Prehľad produktov

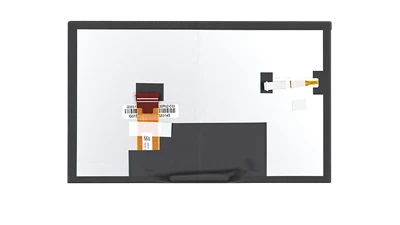

Tento integrovaný TFT LCD modul, navrhnutý pre nástenné-ovládače HVAC a panely automatickej klimatizácie, spája vysoko-kontrastnú optiku, kapacitnú dotykovú integráciu a nízku{2}}tepelnú správu s nízkou spotrebou energie, čím poskytuje hardvérovým inžinierom spoľahlivú{3}}podzostavu používateľského rozhrania pre obytné a komerčné systémy termostatov.

Kľúčové technické špecifikácie

Parameter	Špecifikácia
Veľkosť aktívnej uhlopriečky	3,5-palcový až 5,0-palcový formát nástennej skrinky
Rozlíšovacia matica	QVGA (320x240) až HD (720x1280) IPS
Protokoly rozhrania	SPI, RGB, MIPI DSI, MCU 8080
Prúd podsvietenia	< 150mA at 50% brightness
Prevádzková teplota	-20 stupňov až +70 stupňov
Skladovacia teplota	-30 stupňov až +80 stupňov
Tvrdosť povrchu	7H Odolnosť proti poškriabaniu
Dotyková technológia	Projektovaná kapacita (PCap)

Optický výkon a kvalita zobrazenia

Pozorovací uhol:Plný optický profil IPS 85/85/85/85 zaisťujúci čitateľnosť zo stoja alebo v sede vzhľadom na nástennú jednotku.

Svetelnosť povrchu:Kalibrácia 350 až 500 nitov udržiavajúca jasnú viditeľnosť pri priamom osvetlení okolia bez zmývania.

Kontrastný pomer:Statický kontrastný pomer 800:1 poskytuje hlbokú čiernu úroveň pre voliče stavu klímy v tmavom-režime.

Farebná hĺbka:Možnosti farieb 16,7M (24-bit) alebo 65K pre plynulé vykresľovanie gradientov na teplotných prvkoch používateľského rozhrania.

Dotyková integrácia a optická laminácia

Dotykový panel:

Projected Capacitive (PCap) podporujúce viac{0}}dotykové gestá alebo robustné jedno{1}}dotykové ovládanie.

Krycia šošovka:

Chemicky spevnené sodno-vápenaté-sklo s oleofóbnym povlakom Anti-odtlačkom prstov (AF), ktorý odoláva mastnote pokožky.

Optické lepenie:

Liquid Opticky Clear Adhesive (LOCA) laminácia eliminuje vnútorné vzduchové medzery, znižuje chybu paralaxy a zabraňuje vnútornému zahmlievaniu.

Odolnosť povrchu:

Tvrdosť povrchu 7H podľa hodnotenia kľúčov, prsteňov a nástrojov na čistenie stien.

Mechanická integrácia a tepelné ovládanie

Montážna konštrukcia:Tenká profilová konštrukcia využívajúca integrované kovové konzoly alebo obojstranné -lepiace tesnenia na inštaláciu v rovine.

Smerovanie konektora:Spodný{0}}výstup alebo zadný{1}}výstup Flexibilné tlačové obvody ZIF (FPC) navrhnuté tak, aby viedli čisté kanály cez tesný plastový kryt.

Tepelná izolácia:Rozloženie komponentov s nízkou tepelnou vodivosťou brániace vnútornému prenosu tepla PCB zošikmeniu susedných snímačov teploty.

Funkcie systému-špecifické pre aplikáciu

Prebudenie z blízkosti-:

Integrované infračervené alebo kapacitné snímanie blízkosti spúšťa prebudenie- z režimu spánku po priblížení používateľa, aby sa znížila spotreba energie v pohotovostnom režime.

Tolerancia napätia:

Zabudované-jednosmerné-regulačné stupne jednosmerného napájania stabilizujúce kolísanie vstupného napätia od 3,3 V do 5 V hostiteľských koľajníc.

Elektromagnetické tienenie:

Rozloženie integrovaného obvodu tieneného ovládača displeja minimalizuje vyžarované emisie, ktoré by mohli rušiť blízke bezdrôtové komunikačné moduly.

Environmentálna odolnosť a spoľahlivosť

Tepelný rozsah:Prevádzkový rozsah -20 stupňov až +70 stupňov pokrývajúci neklimatizované vstupy a zóny s priamym slnečným žiarením.

Limity úložiska:Odolnosť od -30 stupňov do +80 stupňov pre skladovú prepravu a nevykurované pracoviská.

Tolerancia vlhkosti:Prevádzková stabilita až do 90 % relatívnej vlhkosti pri 60 stupňoch bez degradácie kondenzácie na vodičoch.

Možnosti prispôsobenia

01/

Úprava FPC:Prispôsobené dĺžky káblov, premapovanie{0}}vývodov a výber značky konektorov (Hirose, JST, Molex), aby zodpovedali rozloženiam hostiteľských ovládačov.

02/

Potlač krycieho skla:Vlastné, hodvábne{0}}tienené rámy zodpovedajúce špecifickým farebným kódom Pantone, logám značiek a fyzickým výrezom tlačidiel.

03/

Vyladenie firmvéru:Vopred{0}}konfigurované úpravy inicializačného kódu pre konkrétne ovládače GUI a operačné systémy-v reálnom čase.

04/

Liečba polarizátorom:Anti-matné povrchové úpravy (AG) alebo kruhové polarizátory optimalizované pre inštalácie s vysokým-osvetlením.

Normy kontroly kvality

Vizuálna kontrola:Automatizovaná optická inšpekcia (AOI) kontroluje chyby pixelov, cudzí materiál a rovnomernosť podsvietenia podľa kozmetických kritérií triedy A.

Záťažové testovanie:V komorách so zrýchleným tepelným cyklom sa teplota počas 96 hodín zmení z -20 stupňov na +70 stupňov.

Odolnosť na dotyk:Automatizované mechanické testovanie dotykového pera presahujúce 1 000 000 dotykov na aktivačný bod.

Elektrické sondovanie:100% funkčné testovanie overujúce logické úrovne, prúdový odber a presnosť dotykových súradníc pred balením.

Podpora vývoja a odberu vzoriek

Obrat prototypu:

Technické skúšobné vzorky doručené do 15 pracovných dní po odhlásení-mechanického výkresu.

Technická dokumentácia:

Poskytnuté sú komplexné dátové listy, 2D/3D CAD STEP súbory, kód inicializačného registra a správy o testoch spoľahlivosti.

Technická podpora:

Priamy prístup k aplikačným inžinierom na kontrolu schémy a riešenie problémov s integritou signálu.

Typické aplikácie

Bytové termostaty:Nástenné-klimatizačné jednotky spravujúce viac{1}}zónové plány vykurovania a chladenia.

Ovládače tepelných čerpadiel:Vyhradené vnútorné používateľské rozhrania pre geotermálne systémy a systémy tepelných čerpadiel so zdrojom{0}}vzduchu.

Inteligentné ventilačné panely:Monitory kvality vzduchu a ovládacie rozhrania ventilátora s rekuperáciou energie.

Ovládače podlahového kúrenia:Zapustené-regulátory elektrického podlahového vykurovania so sklenenými dotykovými rozhraniami.

Často kladené otázky

Otázka: Môže byť rozhranie displeja priamo so štandardnými mikrokontrolérmi?

Odpoveď: Áno, moduly podporujú štandardné paralelné rozhrania MCU, SPI a RGB kompatibilné s bežnými vstavanými procesormi.

Otázka: Ako je dotykový panel kalibrovaný proti falošným spúšťačom spôsobeným vlhkosťou?

Odpoveď: Dotykové ovládače využívajú pokročilé filtrovacie algoritmy a uzemnené tieniace vrstvy na ignorovanie kvapiek vody a kondenzácie na povrchu skla.

Otázka: Aké je typické minimálne objednávacie množstvo pre vlastnú tlač na krycie sklo?

Odpoveď: Vlastné hodvábne{0}}preosievanie a vlastné návrhy FPC sú podporované od pilotných výrobných sérií 500 kusov.

Otázka: Obsahuje modul vstavaný-snímač teploty?

A: Modul sa zameriava výlučne na ovládanie displeja a HMI; jeho dizajn s nízkym rozptylom tepla však zaisťuje, že neskresľuje údaje zo susedných snímačov hostiteľskej{0}}dosky.
